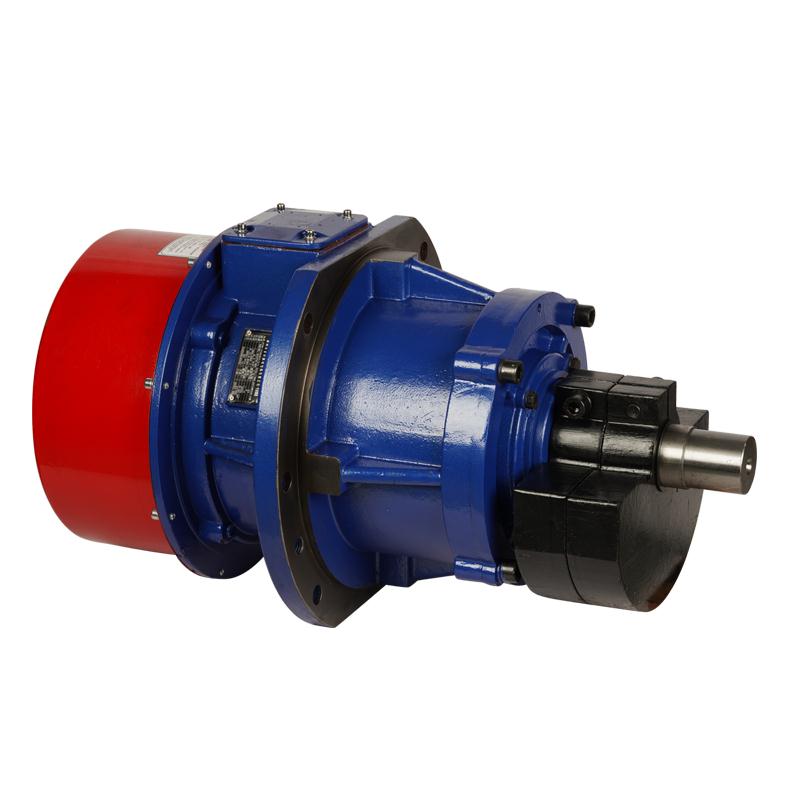

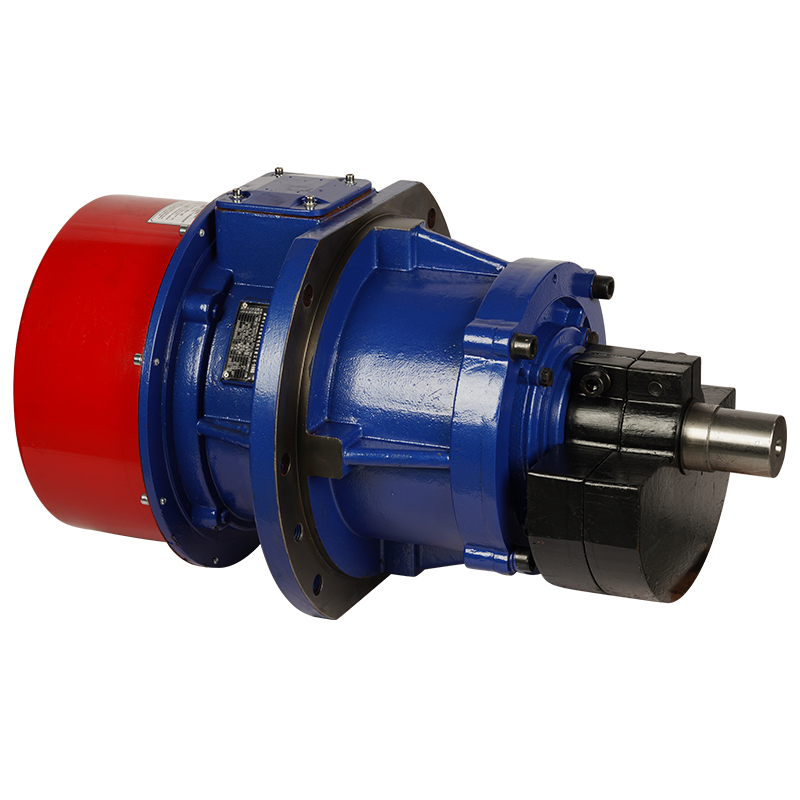

側板振動電機因其在振動設備兩側板面上安裝固定又稱側板式振動電機，不同之處主要在于安裝方式,臥式振動電機的激振源傳遞是通過電機機殼下面的地腳安裝孔利用螺栓與振動設備的聯結緊固來完成,而側板振動電機的激振源傳遞是通過電機機亮中部的法蘭盤上的安孔與振動設備兩邊側板直撞螺栓緊固聯結來實現的。
在線咨詢 18923423523成功研發出針對不同要求的200多種設備行業專用電機
產品參數表
| PT-VBCB 4P 三相 PT-VBCB 4 Pole Three Phase | |||||||||||||||||||||

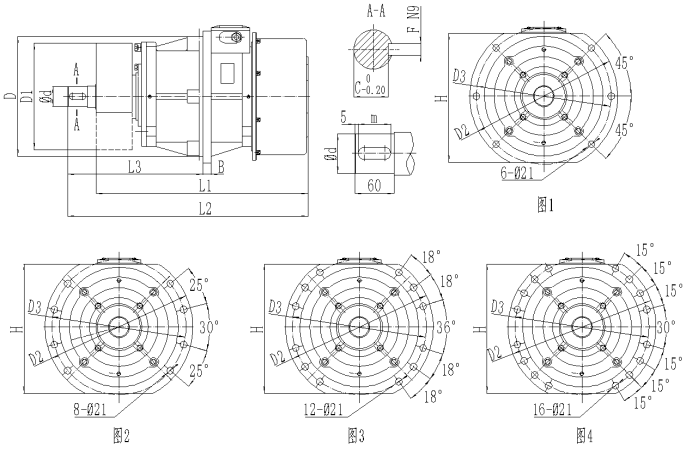

| 序號 No. | 型號 Type | 額定激振力 Vibration force kN | 額定 功率 Power kW | 額定 電流 Current A | 轉速 Speed RPM | 安裝外形尺寸（毫米） Installation dimensions | 安裝 螺栓 尺寸 Bolt | 重量 Weight Kg | 外形圖 External look | ||||||||||||
| D | D1 | D2 | D3 | L1 | L2 | L3 | B | d | C | F | m | H | |||||||||
| 1 | PT-VBCB-25134-W | 25 | 1.25 | 1450 | 280 | 270 | 370 | 330 | 488 | 561 | 329 | 20 | 45 | 41 | 8 | 40 | 310 | M20 | 94 | 圖1 | |
| 2 | PT-VBCB-35184-W | 35 | 1.8 | 4.12 | 1460 | 315 | 304 | 405 | 365 | 502 | 575 | 336 | 20 | 45 | 41 | 8 | 40 | 335 | M20 | 113 | 圖1 |
| 3 | PT-VBCB-50234-W | 50 | 2.25 | 5.12 | 1470 | 365 | 354 | 455 | 415 | 498 | 573 | 336 | 25 | 60 | 55 | 12 | 50 | 385 | M20 | 177 | 圖1 |
| 4 | PT-VBCB-60304-W | 60 | 3 | 7.11 | 1475 | 400 | 374 | 500 | 450 | 578 | 645 | 368 | 25 | 60 | 55 | 12 | 50 | 420 | M20 | 215 | 圖2 |
| 5 | PT-VBCB-75374-W | 75 | 3.7 | 8.26 | 1480 | 400 | 374 | 500 | 450 | 596 | 674 | 388 | 25 | 60 | 55 | 12 | 50 | 420 | M20 | 246 | 圖2 |
| 6 | PT-VBCB-100634-W | 100 | 6.3 | 16.57 | 1460 | 430 | 428 | 530 | 480 | 639 | 706 | 401.5 | 25 | 60 | 55 | 12 | 50 | 420 | M20 | 367 | 圖2 |
| PT-VBCB 6P 三相 PT-VBCB 6 Pole Three Phase | |||||||||||||||||||||
| 序號 No. | 型號 Type | 額定激振力 Vibration force kN | 額定 功率 Power kW | 額定 電流 Current A | 轉速 Speed RPM | 安裝外形尺寸（毫米） Installation dimensions | 安裝 螺栓 尺寸 Bolt | 重量 Weight Kg | 外形圖 External look | ||||||||||||
| D | D1 | D2 | D3 | L1 | L2 | L3 | B | d | C | F | m | H | |||||||||
| 1 | PT-VBCB-15116-W | 15 | 1.1 | 3.01 | 970 | 280 | 274 | 370 | 330 | 488 | 566 | 334 | 20 | 36 | 32 | 8 | 40 | 310 | M20 | 100 | 圖1 |
| 2 | PT-VBCB-25186-W | 25 | 1.8 | 4.47 | 975 | 316 | 309 | 405 | 365 | 534 | 608 | 353 | 20 | 45 | 41 | 8 | 40 | 335 | M20 | 130 | 圖1 |
| 3 | PT-VBCB-35246-W | 35 | 2.4 | 5.68 | 980 | 365 | 357 | 455 | 415 | 520 | 592 | 345 | 25 | 50 | 45 | 12 | 50 | 385 | M20 | 184 | 圖1 |
| 4 | PT-VBCB-50376-W | 50 | 3.7 | 8.49 | 985 | 400 | 374 | 500 | 450 | 574 | 650 | 372 | 25 | 60 | 53 | 18 | 50 | 420 | M20 | 265 | 圖2 |
| 5 | PT-VBCB-75606-W | 75 | 6 | 12.54 | 985 | 430 | 428 | 530 | 480 | 639 | 706 | 401.5 | 25 | 60 | 53 | 18 | 50 | 450 | M20 | 331 | 圖2 |
| 6 | PT-VBCB-100756-W | 100 | 7.5 | 16 | 990 | 480 | 464 | 590 | 540 | 736 | 805.5 | 455.5 | 25 | 60 | 53 | 18 | 50 | 500 | M20 | 454 | 圖3 |
| 7 | PT-VBCB-135906-W | 135 | 9 | 19.31 | 990 | 580 | 576 | 700 | 650 | 701 | 771 | 438.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 610 | 圖4 |
| 8 | PT-VBCB-1601106-W | 160 | 11 | 22.68 | 990 | 580 | 576 | 700 | 650 | 721 | 792 | 449.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 670 | 圖4 |
| 9 | PT-VBCB-1801306-W | 180 | 13 | 26.35 | 990 | 580 | 576 | 700 | 650 | 745 | 814 | 459.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 740 | 圖4 |
| PT-VBCB 8P 三相 PT-VBCB 8 Pole Three Phase | |||||||||||||||||||||
| 序號 No. | 型號 Type | 額定激振力 Vibration force kN | 額定 功率 Power kW | 額定 電流 Current A | 轉速 Speed RPM | 安裝外形尺寸（毫米） Installation dimensions | 安裝 螺栓 尺寸 Bolt | 重量 Weight Kg | 外形圖 External look | ||||||||||||
| D | D1 | D2 | D3 | L1 | L2 | L3 | B | d | C | F | m | H | |||||||||
| 1 | PT-VBCB-50378-W | 50 | 3.7 | 10.04 | 735 | 400 | 374 | 500 | 450 | 737 | 806 | 449.5 | 25 | 60 | 53 | 18 | 50 | 440 | M20 | 圖2 | |
| 2 | PT-VBCB-75608-W | 75 | 6 | 14.91 | 740 | 430 | 428 | 530 | 480 | 789 | 858 | 475.5 | 25 | 60 | 53 | 18 | 50 | 480 | M20 | 427 | 圖2 |
| 3 | PT-VBCB-100758-W | 100 | 7.5 | 19.41 | 745 | 480 | 464 | 590 | 540 | 853 | 925 | 516.5 | 25 | 60 | 53 | 18 | 50 | 500 | M20 | 583 | 圖3 |
| 4 | PT-VBCB-135908-W | 135 | 9 | 21.74 | 745 | 580 | 576 | 700 | 650 | 796 | 864.5 | 484.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 750 | 圖4 |
| 5 | PT-VBCB-1601108-W | 160 | 11 | 25.94 | 745 | 580 | 576 | 700 | 650 | 835 | 904 | 504.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 810 | 圖4 |
| 6 | PT-VBCB-1801308-W | 180 | 13 | 30.22 | 745 | 580 | 576 | 700 | 650 | 854 | 922.5 | 513.5 | 25 | 60 | 53 | 18 | 50 | 610 | M20 | 850 | 圖4 |
全球3000多家知名振動機械設備企業專用電機品牌
振動下料設備案例展示
振動篩選機工作案例
激光整平機案例
廣州某食品公司應用
某公司食品應用
食品機械應用
線路板設備振動去氣泡
廣州某電鍍行業應用
深圳某電鍍應用
泥漿篩選機案例
礦山篩選設備案例
螺旋提升機案例
果蔬清洗振動設備
果蔬清洗機案例
某某公司清潔領域
振動篩選機案例
振動電機噴漿機案例
某公司運輸領域
小體積 · 高效率 · 低噪音 · 壽命長
行業專用電機，就選欣佳宏大品牌！
可調式偏心塊雙刻度盤設計，可無級調整激振力，
滿足各種工作需求。
固定澆灌接線盒厚實接線柱，抗氧化防銹連接片，高質樹脂膠灌封接線盒，防水、絕緣、安全性能強。
高質品牌軸承選用品牌軸承
精密、低噪、耐磨損，長壽命。
堅固耐振 密封結構加厚鋁合金外殼，一體壓鑄，內部設計密封槽、O型密封圈，高達IP65防護等級。
純銅漆包線使用品牌純銅漆包線繞組
定子真空浸漆工藝，達到F級絕緣等級。
電源線雙重保護耐油、抗氧化專用電源線，外加出線防護套，雙重保護，防止電源線長時間振動破壞。
